Насосы центробежные
консольные 1К и К
Для перекачивания воды (кроме морской) и жидкостей, сходных с водой по плотности и вязкости, с температурой от −10 до +85 °C и pH 6…9. Пять типоразмеров, двенадцать исполнений — с двигателем и без.
- Подача
- 160 м³/ч
- Напор
- 30 м
- Частота
- 1450 об/мин
- КПД
- 75 %
- Двигатель
- 30 кВт
На табличке: изготовитель и знак ЕАС, тип и обозначение насоса, ТУ, подача, напор, частота вращения, мощность, масса, дата выпуска, заводской номер и клеймо ОТК.
Пять типоразмеров
Индексы «а» и «б» — обточка рабочего колеса: у того же корпуса меньше напор и потребляемая мощность. «1К» — с двигателем на общей раме, «К» — консольный насос.
- Подача
- 8 м³/ч
- Напор
- 18 м
- Частота
- 2900 об/мин
- Масса агрегата
- 56 кг
- Подача
- 20 м³/ч
- Напор
- 30 м
- Частота
- 2900 об/мин
- Масса агрегата
- 72 кг
- Подача
- 45 м³/ч
- Напор
- 30 м
- Частота
- 2900 об/мин
- Масса агрегата
- 148 кг
- Подача
- 160 м³/ч
- Напор
- 30 м
- Частота
- 1450 об/мин
- Масса агрегата
- 400 кг
- Подача
- 290 м³/ч
- Напор
- 30 м
- Частота
- 1450 об/мин
- Масса агрегата
- 480 кг
Что перекачивает насос
Среда
Вода (кроме морской) и другие жидкости, сходные с водой по плотности, вязкости и химической активности.
Температура
от −10 до +85 °C.
pH
6…9.
Твёрдые включения
не более 1 % по массе, размером не более 0,2 мм.
Климат
У3.1 по ГОСТ 15150-69; сейсмичность до 7 баллов по MSK-64.
Безопасность
ГОСТ Р 52743-2007; изделия вида I (восстанавливаемые) по ГОСТ 27.003-90.
Таблица 1 паспорта
Все двенадцать исполнений. Давление на входе — 0,25 МПа для сальникового уплотнения, 0,8 МПа для торцевого.
| Параметр | 1К 8/18 | 1К 8/18а | 1К 20/30 | 1К 20/30а | 1К 20/30б | К 45/30 | К 45/30а | К 160/30 | К 160/30а | К 160/30б | К 290/30 | К 290/30а |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Подача Q, м³/ч | 8 | 8 | 20 | 20 | 20 | 45 | 35 | 160 | 140 | 140 | 290 | 250 |
| Напор H, м | 18 | 15 | 30 | 26 | 18 | 30 | 25 | 30 | 29 | 22 | 30 | 24 |
| КПД, % | 53 | 50 | 64 | 63 | 61 | 72 | 70 | 75 | 71 | 69 | 82 | 79 |
| Максимальная потребляемая мощность, кВт | 1,2 | 0,8 | 3,5 | 2,8 | 1,9 | 6,5 | 4,5 | 20 | 18 | 14 | 35,1 | 28 |
| Рекомендуемая мощность двигателя, кВт | 1,5 | 1,5 | 4 | 3 | 2,2 | 7,5 | 5,5 | 30 | 22 | 18,5 | 37 | 30 |
| Частота вращения, об/мин | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 | 1450 | 1450 | 1450 | 1450 | 1450 |
| Допускаемый кавитационный запас, м | 3,8 | 3,8 | 3,8 | 3,8 | 3,8 | 4 | 4 | 4,2 | 4,2 | 4,2 | 4,2 | 4,2 |
| Диапазон подач, м³/ч | 5–14 | 4–13 | 12–27 | 11–25 | 9–22 | 27–58 | 25–50 | 120–190 | 115–180 | 100–170 | 215–330 | 200–275 |
Общее для всех исполнений
- Давление на входе, МПа (кгс/см²) — 0,25 (2,5) — сальниковое уплотнение; 0,8 (8) — торцевое, не более
- Рабочий интервал подач — указан в таблице 1 и приложении А
- Климатическое исполнение — У3.1 по ГОСТ 15150-69, сейсмичность до 7 баллов MSK-64
- Перекачиваемая среда — вода (кроме морской) и жидкости, сходные с водой по плотности и вязкости
Рабочий интервал
Эксплуатация за пределами рабочего интервала подач не рекомендуется: снижаются энергетические показатели и надёжность, гарантия не распространяется (п. 6.6).

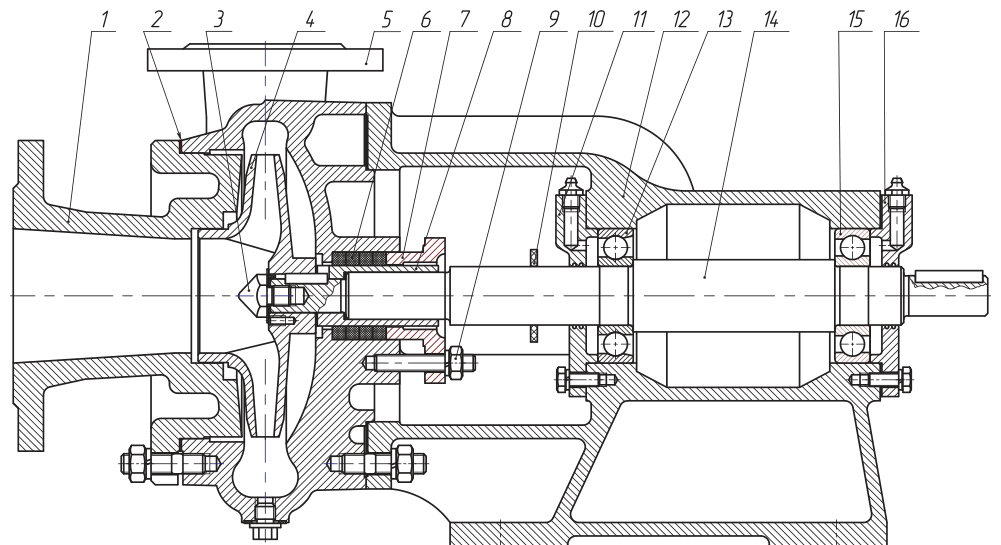

Из чего состоит насос
Консольный центробежный, одноступенчатый, с осевым входом и спиральным отводом.
Основные детали и узлы
- 1. Крышка корпуса
- 2. Прокладка
- 3. Гайка рабочего колеса
- 4. Рабочее колесо
- 5. Нагнетательный патрубок
- 6. Набивка сальниковая
- 7. Крышка сальника
- 8. Защитная втулка вала
- 9. Болт крышки сальника
- 10. Водоотбойное кольцо
- 11. Крышка заднего подшипника
- 12. Опорный кронштейн (корпус подшипника)
- 13. Задний подшипник
- 14. Вал
- 15. Передний подшипник
- 16. Крышка переднего подшипника

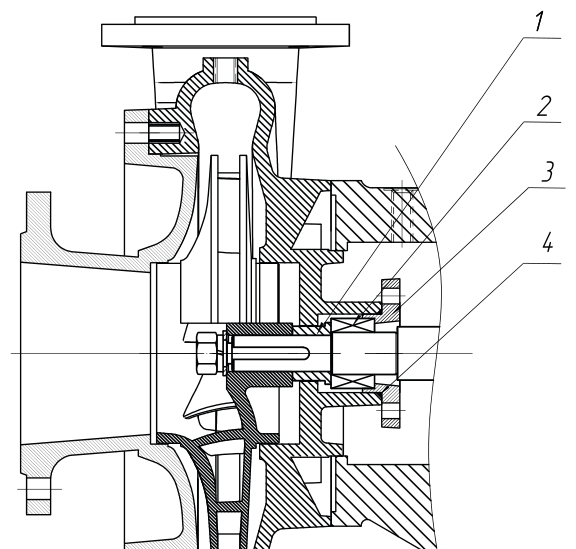

Торцевое уплотнение
- 1. Втулка упорная
- 2. Торцевое уплотнение
- 3. Крышка уплотнения
- 4. Резиновое кольцо крышки
По заказу насос поставляется с одинарным торцевым уплотнением вместо сальникового.
Присоединительные размеры
Размеры в миллиметрах. Фланцы: D2 — проход, D1 — диаметр окружности болтов, D — наружный диаметр, n — число отверстий, d1 — их диаметр.

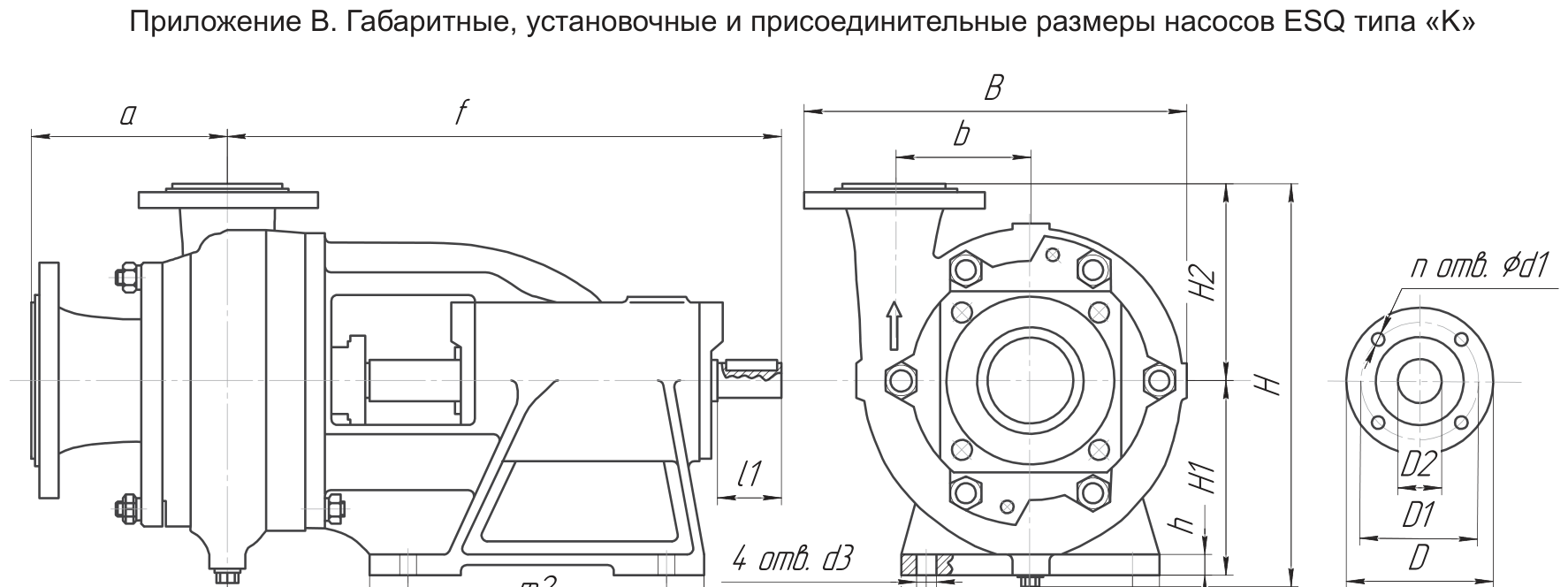

Насосы (приложение В)
| Размер | 1К 8/18 | 1К 20/30 | К 45/30 | К 160/30 | К 290/30 |
|---|---|---|---|---|---|
| a | 120 | 120 | 150 | 179 | 196 |
| f | 346 | 346 | 430 | 651 | 651 |
| h | 28 | 28 | 28 | 25 | 25 |
| m1 | 195 | 195 | 260 | 264 | 264 |
| m2 | 140 | 140 | 200 | 203 | 203 |
| l1 | 50 | 50 | 50 | 103 | 103 |
| W | 255 | 315 | 340 | 414 | 414 |
| B | 230 | 275 | 300 | 527 | 582 |
| n2 | 130 | 130 | 160 | 265 | 265 |
| n1 | 160 | 160 | 200 | 310 | 310 |
| b | 75 | 98 | 105 | 200 | 200 |
| H | — | — | — | 537 | 575 |
| d3 | 15 | 15 | 15 | 17 | 17 |
| Вход D2/D1/D/n/d1 | 50/110/140/4/14 | 65/130/160/4/14 | 80/150/185/4/18 | 150/225/260/8/18 | 200/280/322/8/18 |
| Выход D2/D1/D/n/d1 | 32/90/120/4/14 | 40/100/130/4/14 | 50/110/140/4/14 | 100/170/205/4/18 | 125/200/235/8/18 |
| H1 | 120 | 120 | 150 | 200 | 200 |
| H2 | 120 | 150 | 150 | 280 | 290 |
| d вала | 25 | 25 | 25 | 42 | 42 |
| Масса, кг | 26,5 | 29 | 46,3 | 163,8 | 175 |

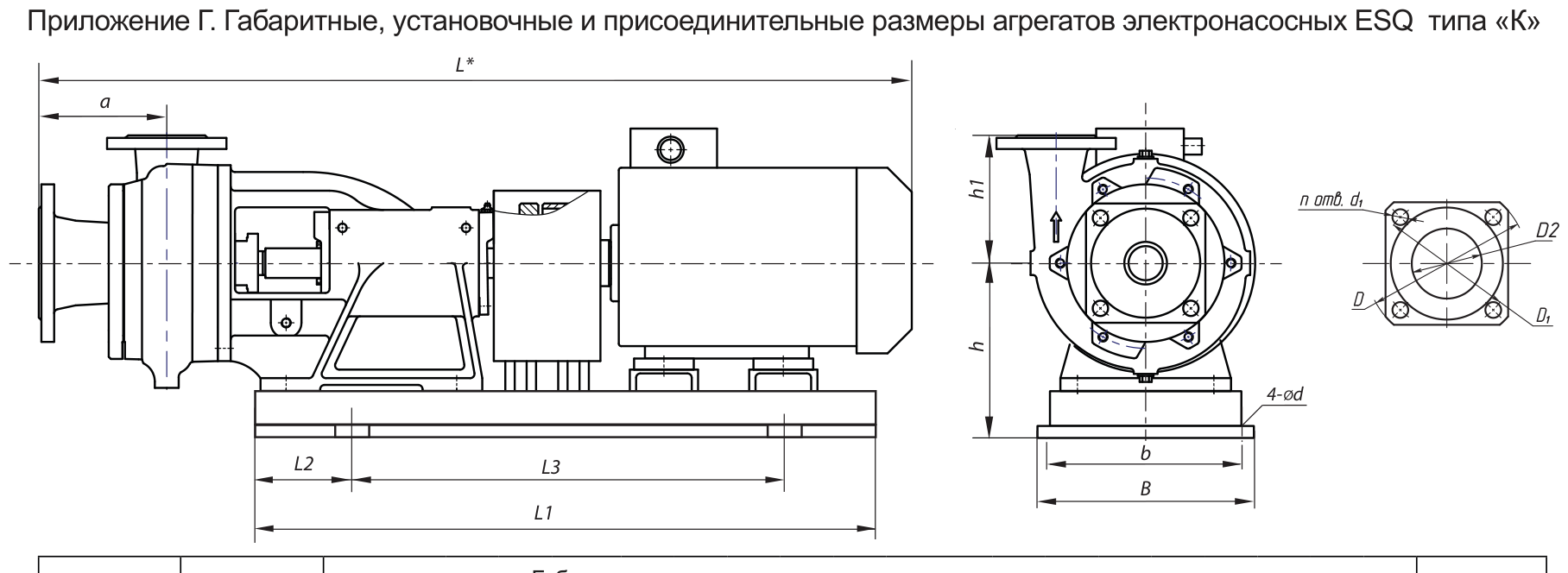

Агрегаты (приложение Г)
| Размер | 1К 8/18 | 1К 8/18а | 1К 20/30 | 1К 20/30а | 1К 20/30б | К 45/30 | К 45/30а | К 160/30 | К 160/30а | К 160/30б | К 290/30 | К 290/30а |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Двигатель, кВт/об/мин | 1,5/2900 | 1,5/2900 | 4,0/2900 | 3,0/2900 | 2,2/2900 | 7,5/2900 | 5,5/2900 | 30/1450 | 22/1450 | 18,5/1450 | 37/1450 | 30/1450 |
| a | 120 | 120 | 120 | 120 | 120 | 150 | 150 | 170 | 170 | 170 | 190 | 190 |
| L1 | 575 | 575 | 575 | 575 | 575 | 700 | 700 | 1050 | 1050 | 1050 | 1100 | 1100 |
| L2 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 150 | 150 |
| L3 | 375 | 375 | 375 | 375 | 375 | 500 | 500 | 750 | 750 | 750 | 800 | 800 |
| L* | 800 | 800 | 855 | 840 | 800 | 1035 | 988 | 1580 | 1560 | 1530 | 1680 | 1600 |
| h | 170 | 170 | 170 | 170 | 170 | 200 | 200 | 320 | 320 | 320 | 340 | 340 |
| h1 | 120 | 120 | 150 | 150 | 150 | 150 | 150 | 280 | 280 | 280 | 290 | 290 |
| B | 282 | 282 | 282 | 282 | 282 | 352 | 352 | 350 | 350 | 350 | 402 | 402 |
| b | 244 | 244 | 244 | 244 | 244 | 312 | 312 | 314 | 314 | 314 | 362 | 362 |
| d | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 18 | 18 | 18 | 18 | 18 |
| Вход D2/D1/D/n/d1 | 50/110/140/4/14 | 50/110/140/4/14 | 65/130/160/4/14 | 65/130/160/4/14 | 65/130/160/4/14 | 80/150/185/4/18 | 80/150/185/4/18 | 150/225/260/8/18 | 150/225/260/8/18 | 150/225/260/8/18 | 200/280/322/8/18 | 200/280/322/8/18 |
| Выход D2/D1/D/n/d1 | 32/90/120/4/14 | 32/90/120/4/14 | 40/100/130/4/14 | 40/100/130/4/14 | 40/100/130/4/14 | 50/110/140/4/14 | 50/110/140/4/14 | 100/170/205/4/18 | 100/170/205/4/18 | 100/170/205/4/18 | 125/200/235/8/18 | 125/200/235/8/18 |
| Масса, кг | 56 | 55 | 72 | 69 | 58 | 148 | 110 | 400 | 400 | 380 | 480 | 420 |
* L* — длина агрегата; данные для агрегатов с двигателями марки 5АИ.

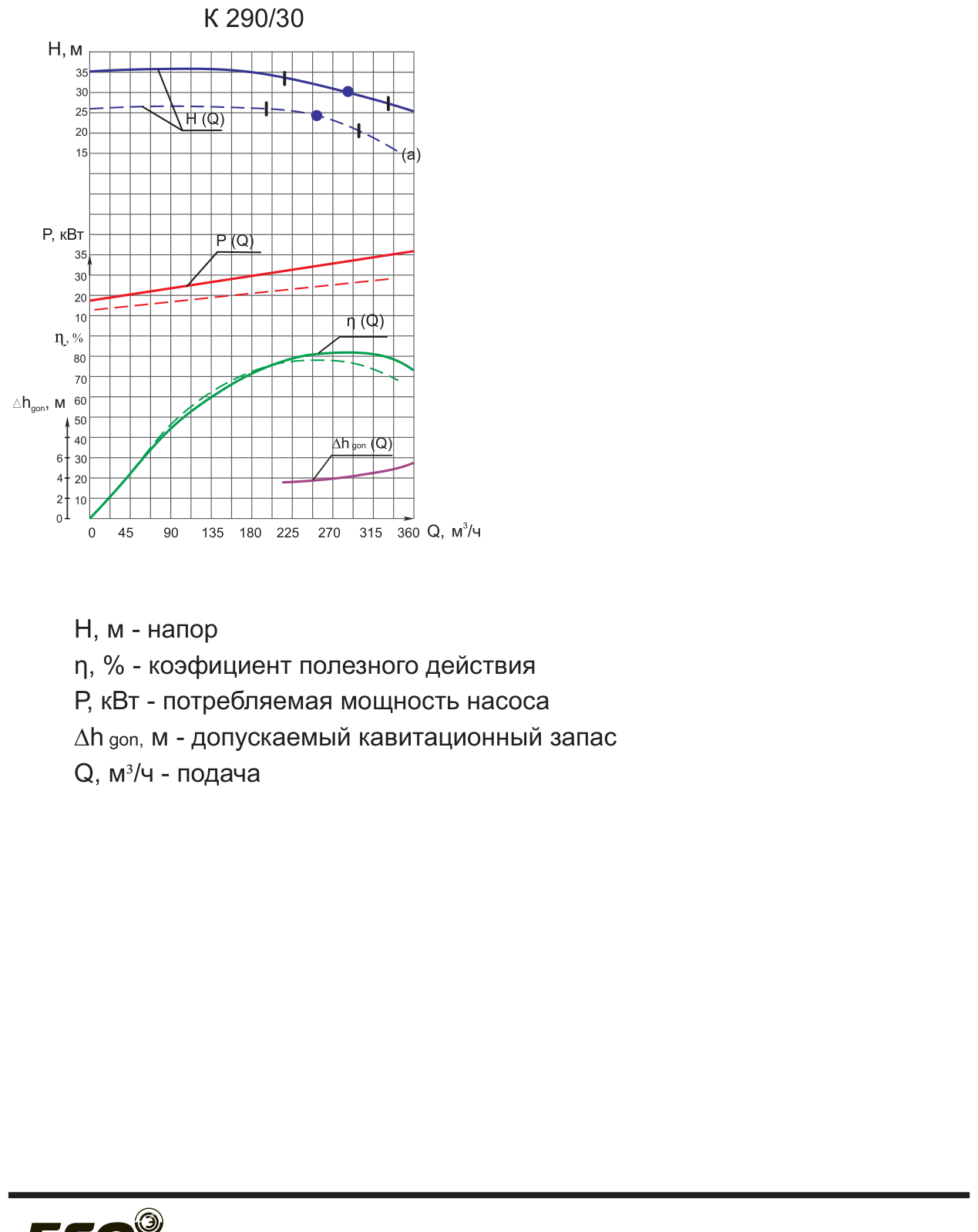

Приложение А
Характеристики на воде плотностью 1000 кг/м³ в допускаемом диапазоне подач.
Порядок работ
Фундамент
Установить агрегат на подготовленный фундамент, завести фундаментные болты в колодцы и залить быстросхватывающимся цементным раствором.
Выверка
После затвердевания раствора выставить агрегат по уровню прокладками и залить раму. Без заливки — усилить жёсткость рамы.
Трубопроводы
Присоединить входной и выходной трубопроводы, не допуская попадания грязи и посторонних предметов в проточную часть. У каждой линии — отдельные опоры, чтобы не передавать нагрузки на фланцы.
Подготовка к пуску
Осмотреть насос и двигатель, проверить смазку в подшипниках, убедиться, что вал проворачивается без заеданий.
Заливка
Открыть задвижку на входе, закрыть на выходе, заполнить насос и входной трубопровод жидкостью и удалить воздух. Работа без заполнения не допускается.
Пуск
Включить двигатель, проверить направление вращения, открыть кран манометра и убедиться, что напор соответствует нулевой подаче. Затем плавно открыть задвижку на выходе.
Что контролировать и что запрещено
Сальник
Поддерживать нормальные утечки через сальниковое уплотнение — они служат контролем работы и защищают втулку от выработки.
Подшипники
Нагрев не выше температуры помещения более чем на 45 °C и не выше 90 °C.
Смазка
Проверять наличие смазки в подшипниковых узлах перед пуском и по регламенту обслуживания.
Таблица 4 паспорта
Неисправность Насос не обеспечивает требуемых параметров
Причина: Обратное вращение вала; насос не полностью залит жидкостью; низкая частота вращения
Что делать: Переключить фазы электродвигателя; залить насос и трубопровод; отрегулировать частоту вращения
Неисправность Мановакуумметр показывает разрежение
Причина: Загрязнение фильтра; повышенная подача; прикрыта задвижка на входе
Что делать: Прочистить фильтр; снизить подачу; полностью открыть задвижку на входе
Неисправность Колебания стрелок манометра и мановакуумметра
Причина: Попадание воздуха через неплотности входного трубопровода
Что делать: Проверить затяжку фланцев и цельность прокладок
Неисправность Завышена потребляемая мощность
Причина: Повышена подача
Что делать: Отрегулировать задвижкой на выходе
Неисправность Повышенные утечки через сальниковое уплотнение
Причина: Износ сальниковой набивки и защитной втулки; засорение каналов проточной части; давление на входе выше допустимого
Что делать: Добавить кольцо набивки или заменить набивку и втулку; очистить проточную часть; снизить давление на входе
Неисправность Повышенный шум и вибрация
Причина: Нарушена соосность валов; износ подшипников; работа в кавитационном режиме
Что делать: Центрировать валы; заменить подшипники; вывести насос из кавитационного режима
Неисправность Нагрев подшипников
Причина: Отсутствие или недостаток смазки; некачественная смазка; износ подшипников
Что делать: Добавить смазку; заменить смазку; заменить подшипники
Гарантии изготовителя
Гарантия прекращается
- разборка или ремонт потребителем (нарушены пломбы);
- механические повреждения корпуса насоса или двигателя;
- нет заполненного изготовителем паспорта;
- работа за пределами рабочей зоны из приложения А или таблицы 1;
- посторонние предметы в насосной части.
Комплектность
Насос: насос в упаковке, соединительная муфта, паспорт и РЭ.
Агрегат: насос, рама, защитный кожух, электродвигатель, паспорт и РЭ, эксплуатационная документация на двигатель.
Износ сальниковой набивки не является причиной рекламации.
Руководство по эксплуатации и паспорт
22 страницы, включая приложения А–Г.
Насосы центробежные консольные ESQ типа «1К», «К» и агрегаты на их основе
ТУ 36 3111-003-56284438-2016 · 22 страницы · 1,6 МБ · оригинал документа
В документе также: приложение Б — схема строповки, раздел 4 — техническое обслуживание, раздел 5 — текущий ремонт.
Кто отвечает за изделие
Сервис и продажи
ООО «Элком»
192102, Санкт-Петербург, ул. Витебская Сортировочная, д. 34
Тел. (812) 320-88-81
Документация
Руководство по эксплуатации, совмещённое с паспортом, — по ТУ 36 3111-003-56284438-2016.
